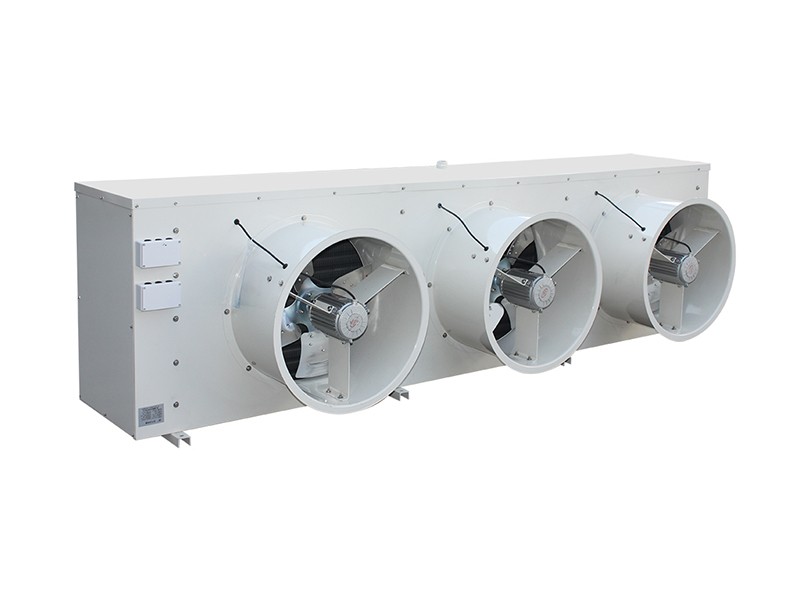

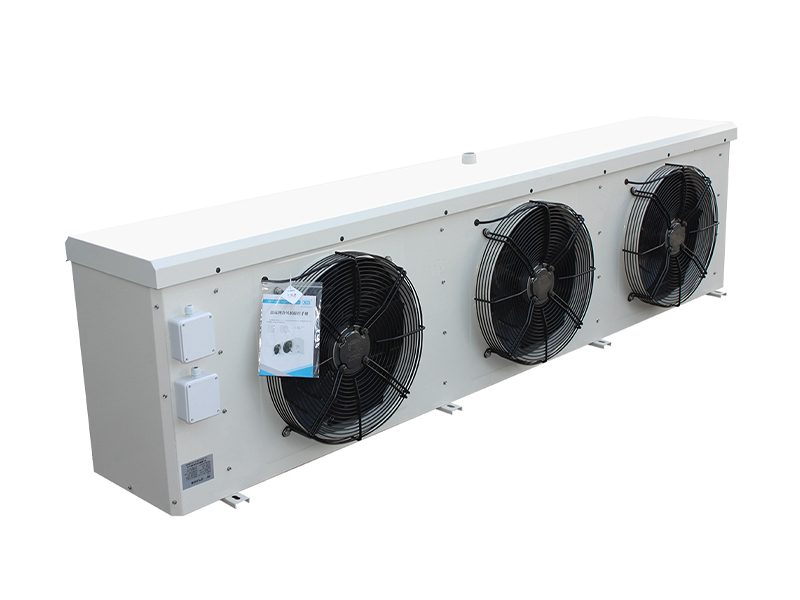

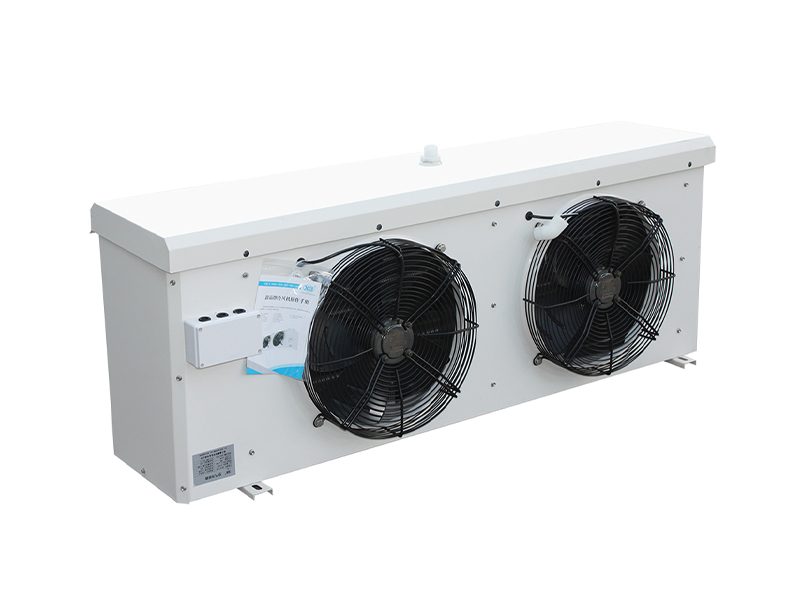

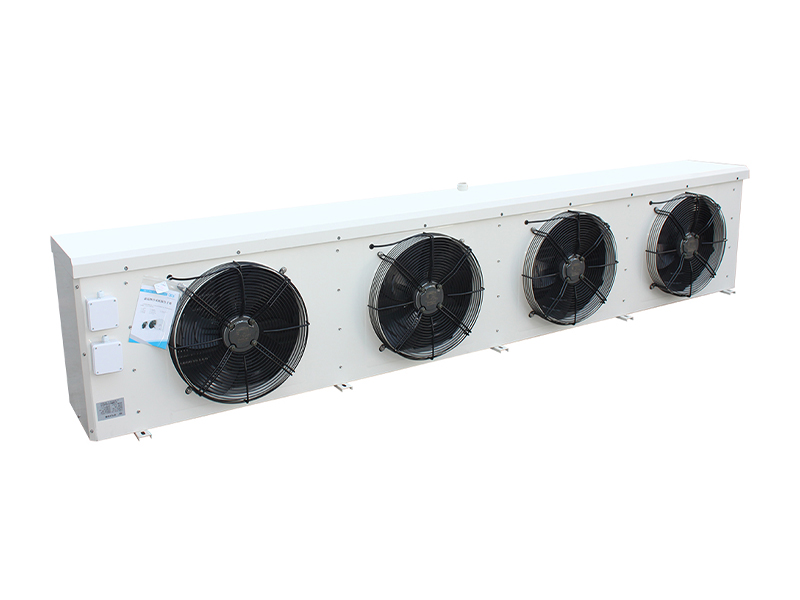

El evaporador de descongelamiento eletrical es dispositivos de enfriamiento adecuados para varias instalaciones de almacenamiento en frío grandes, medianas y pequeñas (como la preservación de alimentos y almacenamiento congelados). El enfriador de aire de descongelación eléctrico viene en tres formas: tipos de DL, DD y DJ, que son adecuados para el almacenamiento en frío con diferentes temperaturas.
Esta serie de productos tiene las siguientes características. :
○ Estructura racional, incluso distribución de heladas y alta eficiencia de intercambio de calor;
○ La carcasa externa está hecha de placas de acero de alta calidad, recubierta de superficie para resistencia a la corrosión, con una apariencia elegante;
○ Los motores de ventilador especiales aseguran un ruido bajo, un flujo de aire grande y un funcionamiento suave;
○ Los calentadores eléctricos tubulares en forma de U de acero inoxidable con fuertes propiedades de aislamiento se insertan en las aletas, asegurando un tiempo de descongelación corto y excelentes resultados;
○ El material de la carcasa se puede personalizar utilizando láminas de aluminio en relieve o acero inoxidable de acuerdo con los requisitos del cliente;
○ El enfriador de aire sufre pruebas a una presión de 2.8 MPa para garantizar la estabilidad del producto durante el uso.
minfriador de aire de alta temperatura montado en el techo DL
Modeloooo | Árbitro. doapacidad (KW) | Área de enfriamiento (㎡) | Espaciado | Admirador | Calentador de descongelación | |||||||
Cantidad | Diámetro de la cuchilla (mm) | Volumen de aire (m³/h) | Presión (Pensilvania) | Fuerza (W) | Fuente de alimentación | Bobina (KW) | Sartén de agua (KW) | Fuente de alimentación | ||||
DL-2.1/10 | 2.1 | 10 | 4.5 | 1 | 350 | 2700 | 90 | 180 | 220V/380V 50Hz 1PH/3PH | 0.8 | 0.8 | 220V 50Hz 1ph |
DL-3.1/15 | 3.1 | 15 | 2 | 300 | 2*2000 | 60 | 2*85 | 1 | 1.0 | |||
DL-4.2/20 | 4.2 | 20 | 2 | 350 | 2*2700 | 90 | 2*180 | 1.1 | 1.1 | |||
DL-5.2/25 | 5.2 | 25 | 2 | 350 | 2*2700 | 90 | 2*180 | 380V 50Hz 3ph | 1.2 | 1.2 | ||
DL-8.2/40 | 8.2 | 40 | 2 | 400 | 2*4000 | 100 | 2*230 | 3.4 | 1.7 | |||
DL-11.5/55 | 11.5 | 55 | 2 | 400 | 2*4000 | 100 | 2*230 | 3.4 | 1.7 | |||
DL-16.7/80 | 16.7 | 80 | 2 | 500 | 2*6600 | 125 | 2*460 | 3.6 | 1.8 | |||
DL-22.0/105 | 22 | 105 | 2 | 500 | 2*6600 | 125 | 2*460 | 5.7 | 1.9 | |||
DL-25.8/125 | 25.8 | 125 | 3 | 500 | 3*6600 | 125 | 3*460 | 8 | 2.0 | |||
DL-35.6/160 | 33.6 | 160 | 3 | 500 | 3*6600 | 125 | 3*460 | 8.4 | 2.1 | |||
DL-38.7/185 | 38.7 | 185 | 4 | 500 | 4*6600 | 125 | 4*460 | 8.8 | 2.2 | |||
DL-44.0/210 | 44 | 210 | 4 | 500 | 4*6600 | 125 | 4*460 | 9.6 | 2.4 | |||
DL-52.9/260 | 52.9 | 260 | 2 | 600 | 2*10000 | 200 | 2*1100 | 14 | 2.0 | |||
DL-67.2/330 | 67.2 | 330 | 3 | 600 | 3*10000 | 200 | 3*1500 | 14.7 | 2.1 | |||
DL-83.4/410 | 83.4 | 410 | 3 | 600 | 3*10000 | 200 | 3*1500 | 15.4 | 2.2 |
Nota: Los datos en la tabla se basan en el uso de refrigerante R22, en t (biblioteca) = 0 ℃, λt = 10 ℃.
Tipo de techo DD Enfriador de aire de temperatura media
Model | Árbitro. Capacidad (KW) | Área de enfriamiento (㎡) | Espaciado | Admirador | Calentador de descongelación | |||||||
Cantidad | Diámetro de la cuchilla (mm) | Volumen de aire (m³/h) | Presión (Pensilvania) | Poder (W) | Fuente de alimentación | Bobina (KW) | Sartén de agua (KW) | Fuente de alimentación | ||||
DD-1.4/7 | 1.4 | 7 | 6 | 1 | 350 | 2700 | 90 | 180 | 220V/380V 50Hz LPH/3PH | 0.8 | 0.8 | 220V 50Hz 1ph |
DD-2.35/12 | 2.35 | 12 | 2 | 300 | 2 × 2000 | 60 | 2x85 | 1.0 | 1.0 | |||
DD-3.0/15 | 3.0 | 15 | 2 | 350 | 2 × 2700 | 90 | 2x180 | 1.1 | 1.1 | |||
DD-4.0/22 | 4.0 | 22 | 2 | 350 | 2 × 2700 | 90 | 2x180 | 380V 50Hz 3ph | 1.2 | 1.2 | ||
DD-6.0/30 | 6.0 | 30 | 2 | 400 | 2 × 4000 | 100 | 2x230 | 3.4 | 1.7 | |||
DD-8.0/40 | 8.0 | 40 | 2 | 400 | 2 × 4000 | 100 | 2x230 | 3.4 | 1.7 | |||
DD-12.0/60 | 12.0 | 60 | 2 | 500 | 2 × 6600 | 125 | 2x460 | 5.4 | 1.8 | |||
DD-5.9/80 | 15.9 | 80 | 2 | 500 | 2 × 6600 | 125 | 2x460 | 7.1 | 1.9 | |||
DD-20.0/100 | 20.0 | 100 | 3 | 500 | 3 × 6600 | 125 | 3x460 | 10.0 | 2.0 | |||
DD-2000/120 | 24.0 | 120 | 3 | 500 | 3 × 6600 | 125 | 3x460 | 10.5 | 2.1 | |||
DD-28.0/140 | 28.0 | 140 | 4 | 500 | 4 × 6600 | 125 | 4x460 | 11.0 | 2.2 | |||
DD-32.1/160 | 32.1 | 160 | 4 | 500 | 4 × 6600 | 125 | 4x460 | 12.0 | 2.4 | |||
DD-37.4/200 | 37.4 | 200 | 2 | 600 | 2 × 10000 | 200 | 2x1500 | 16.0 | 2.0 | |||
DD-46.8/250 | 46.8 | 250 | 3 | 600 | 3 × 10000 | 200 | 3x1500 | 16.8 | 2.1 | |||
DD-56.2/310 | 56.2 | 310 | 3 | 600 | 3 × 10000 | 200 | 3x1500 | 17.6 | 2.2 |
Nota: Los datos en la tabla se basan en el uso de refrigerante R22, en t (biblioteca) = 0 ℃, λt = 10 ℃.
DJ Tipo de techo de aire a baja temperatura
Model | Árbitro. capacidad (KW) | Área de enfriamiento (㎡) | Espaciado | Admirador | Calentador de descongelación | |||||||
Cantidad | Diámetro de la cuchilla (mm) | Volumen de aire (m³/h) | Presión (Pensilvania) | Poder (W) | Fuente de alimentación | Bobina (KW) | Sartén de agua (KW) | Fuente de alimentación | ||||
DJ-0.85/5 | 0.85 | 5 | 4.5 | 1 | 350 | 2700 | 90 | 180 | 220V/380V 50Hz LPH/3PH | 1 | 1 | 220V 50Hz 1ph |
DJ-1.3/10 | 1.3 | 10 | 2 | 300 | 2 × 2000 | 60 | 2 × 85 | 1.1 | 1.1 | |||
DJ-2.3/15 | 2.3 | 15 | 2 | 350 | 2 × 2700 | 90 | 2 × 180 | 1.2 | 1.2 | |||
DJ-4.0/20 | 4.0 | 20 | 2 | 400 | 2 × 4000 | 100 | 2 × 230 | 380V 50Hz 3ph | 3.4 | 1.7 | ||
DJ-5.1/30 | 5.1 | 30 | 2 | 400 | 2 × 4000 | 100 | 2 × 230 | 3.4 | 1.7 | |||
DJ-7.8/40 | 7.8 | 40 | 2 | 500 | 2 × 6600 | 125 | 2 × 460 | 5.4 | 1.8 | |||
DJ-9.5/55 | 9.5 | 55 | 2 | 500 | 2 × 6600 | 125 | 2 × 460 | 7.6 | 1.9 | |||
DJ-12.8/70 | 12.8 | 70 | 3 | 500 | 3 × 6600 | 125 | 3 × 460 | 10.0 | 2.0 | |||
DJ-5.7/85 | 15.7 | 85 | 3 | 500 | 3 × 6600 | 125 | 3 × 460 | 10.5 | 2.1 | |||
DJ-18.5/100 | 18.5 | 100 | 4 | 500 | 4 × 6600 | 125 | 4 × 460 | 11 | 2.2 | |||
DJ-21.6/115 | 21.6 | 115 | 4 | 500 | 4 × 6600 | 125 | 4 × 460 | 12 | 2.4 | |||
DJ-23.8/140 | 23.8 | 140 | 2 | 600 | 2 × 10000 | 200 | 2 × 1500 | 16.0 | 2.0 | |||
DJ-29.0/170 | 29 | 170 | 3 | 600 | 3 × 10000 | 200 | 3 × 1500 | 16.8 | 2.1 | |||
DJ-35.9/210 | 35.9 | 210 | 3 | 600 | 3 × 10000 | 200 | 3 × 1500 | 17.6 | 2.1 |
Nota: Los datos en la tabla se basan en el uso de refrigerante R22, en t (biblioteca) = 0 ℃, λt = 10 ℃

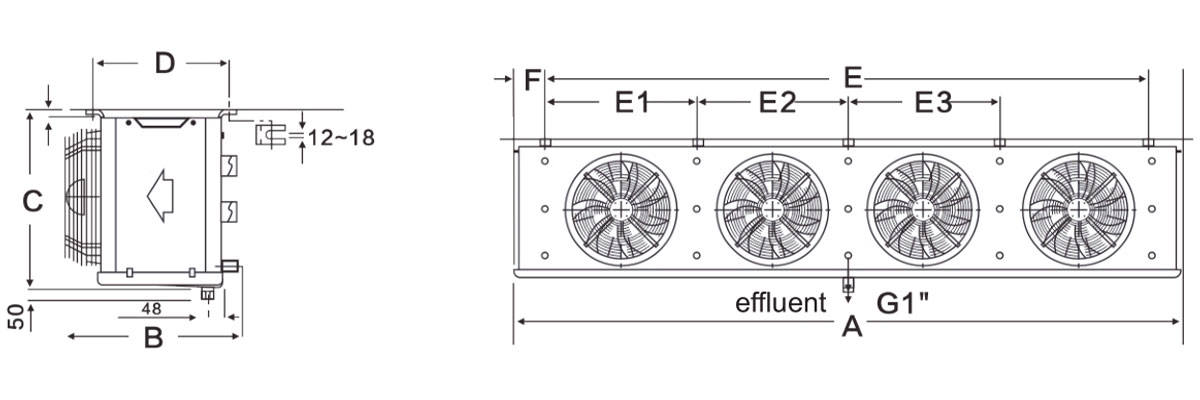

Dimensiones externas y dimensiones de instalación de los enfriadores de aire montados en el techo
Model | A | B | C | D | E | E1 | E2 | E3 | F | Tubo de entrada (φ mm) | Tráquea atrás (φ mm) | Tubo de desagüe |
DL-2.1/10 | 760 | 390 | 460 | 240 | 530 | / | / | / | 80 | 12 | 22 | G1 " |
DD-1.4/7 | ||||||||||||
DL-3.1/15 | 1010 | 390 | 460 | 240 | 780 | / | / | / | ||||
DD-2.35/12 | ||||||||||||
DJ-1.2/7 | ||||||||||||
DL-4.2/20 | 1160 | 350 | 465 | 240 | 930 | / | / | / | ||||
DD-3.0/15 | ||||||||||||
DJ-1.32/10 | ||||||||||||
DL-5.2/25 | 1310 | 430 | 460 | 310 | 1080 | / | / | / | 12 | 22 | ||
DD-4.0/22 | ||||||||||||
DJ-2.3/15 | ||||||||||||
DL-8.2/40 | 1535 | 530 | 580 | 375 | 1280 | 625 | 655 | / | 16 | 25 | ||
DD-6.0/30 | ||||||||||||
DJ-4.0/20 | ||||||||||||
DL-11.5/55 | 1535 | 530 | 580 | 375 | 1280 | 625 | 655 | / | ||||
DD-8.0/40 | ||||||||||||
DJ-5.1/30 | ||||||||||||
DL-16.7/80 | 1795 | 690 | 680 | 450 | 1530 | 750 | 780 | / | 95 | 19 | 38 | |
DD-12.0/60 | ||||||||||||
DJ-7.8/40 | ||||||||||||
DL-22.0/105 | 1795 | 690 | 680 | 450 | 1530 | 750 | 780 | / | ||||
DD-5.9/80 | ||||||||||||
DJ-9.5/55 | ||||||||||||
DL-25.8/125 | 2275 | 690 | 680 | 450 | 2010 | 660 | 660 | 690 | 38 | G1.5 " | ||
DD-20.0/100 | ||||||||||||
DJ-12.8/70 | ||||||||||||
DL-35.6/160 | 2695 | 690 | 680 | 450 | 2430 | 800 | 800 | 830 | ||||
DD 24.0/120 | ||||||||||||
DJ-5.7/85 | ||||||||||||
DL-38.5/185 | 3095 | 690 | 680 | 450 | 2830 | 700 | 700 | 730 | 25 | 50 | ||
DD-28.0/140 | ||||||||||||
DJ-18.5/100 | ||||||||||||
DL-44.0/210 | 3495 | 690 | 680 | 450 | 3230 | 800 | 800 | 830 | ||||
DD-32.1/160 | ||||||||||||
DJ-21.6/115 | ||||||||||||
DL-52.5/260 | 2200 | 980 | 890 | 605 | 1950 | 950 | 1000 | / | ||||
DD-37.4/200 | ||||||||||||
DJ-23.8/140 | ||||||||||||
DL-67.2/330 | 2700 | 980 | 890 | 605 | 2450 | 800 | 800 | 850 | ||||
DD-46.8/250 | ||||||||||||
DJ-29.0/170 | ||||||||||||
DL-83.4/410 | 3190 | 980 | 890 | 605 | 2930 | 960 | 960 | 1010 | ||||
DD-56.2/310 | ||||||||||||
DJ-35.9/210 |
