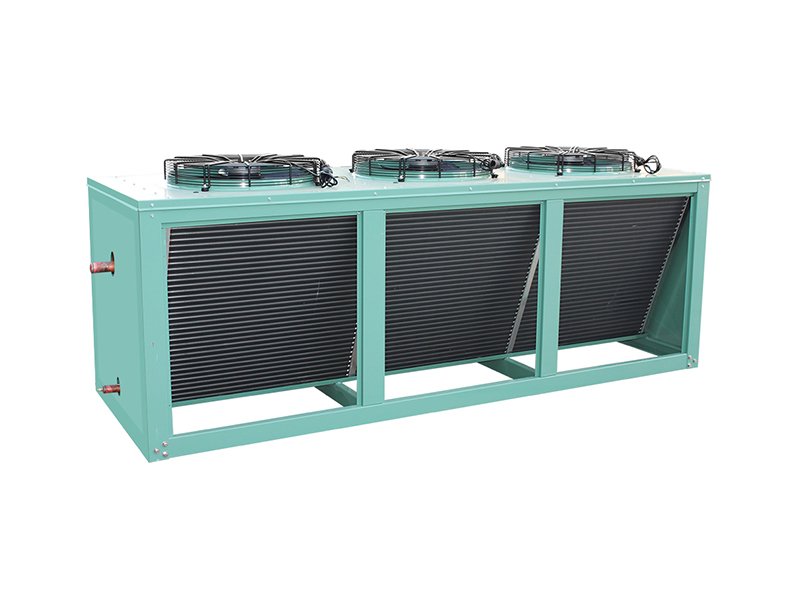

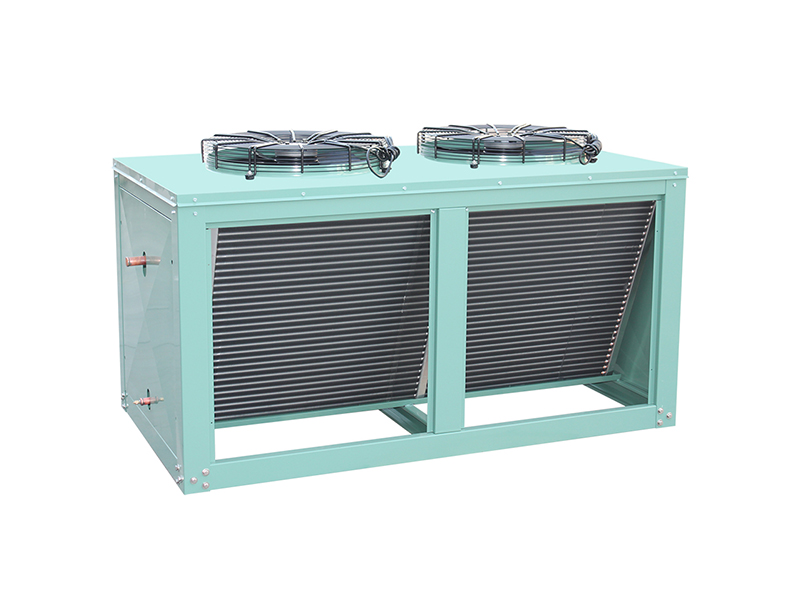

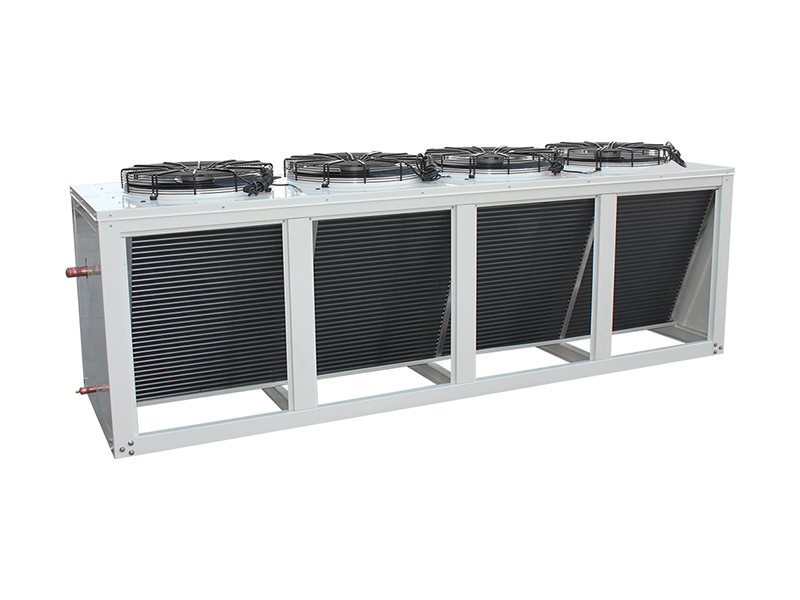

El condensador refrigerado por aire FNV está diseñado específicamente como un dispositivo de disipación de calor para equipos de refrigeración con refrigerantes como Freon. Utiliza la convección del aire para disipar el calor liberado por el refrigerante durante el proceso de condensación, asegurando el funcionamiento normal del sistema de refrigeración. El condensador tiene una gran atracción, asegurando que no hay fugas bajo alta presión. Está equipado con un ventilador de rotor externo, que funciona con bajo ruido.
Principales parámetros técnicos del condensador refrigerado por aire FNV
Modeloo | Capacidad de intercambio de calor (KW) | Área de enfriamiento (㎡) | Admirador | ||||
Cantidad | Diámetro de la cuchilla (mm) | Volumen de aire (m³/h) | Poder (W) | Voltaje (v) | |||
FNV-24/80 | 24.6 | 80 | 2 | 450 | 2x4700 | 2x280 | 380 |
FNV-27.5/90 | 27.5 | 90 | 2 | 450 | 2x4700 | 2x280 | 380 |
FNV-31.0/100 | 31 | 100 | 2 | 500 | 2x6600 | 2x460 | 380 |
FNV-34.4/120 | 34.4 | 120 | 2 | 550 | 2x8660 | 2x650 | 380 |
FNV-44.2/155 | 44.2 | 155 | 2 | 550 | 2x8660 | 2x650 | 380 |
FNV-55.8/185 | 55.8 | 185 | 2 | 600 | 2x10600 | 2x860 | 380 |
FNV-61.6/200 | 61.6 | 200 | 2 | 600 | 2x10600 | 2x860 | 380 |
FNV-67.4/220 | 67.4 | 220 | 3 | 550 | 3x8660 | 3x650 | 380 |
FNV-73.9/240 | 73.9 | 240 | 3 | 550 | 3x8660 | 3x650 | 380 |
FNV-81.5/265 | 81.5 | 265 | 3 | 550 | 3x8660 | 3x650 | 380 |
FNV-92.4/300 | 92.4 | 300 | 3 | 600 | 3x10600 | 3x860 | 380 |
FNV-108.7/350 | 108.7 | 350 | 4 | 600 | 3x10600 | 4x860 | 380 |
FNV-123.7/400 | 123.7 | 400 | 4 | 600 | 4x10600 | 4x860 | 380 |

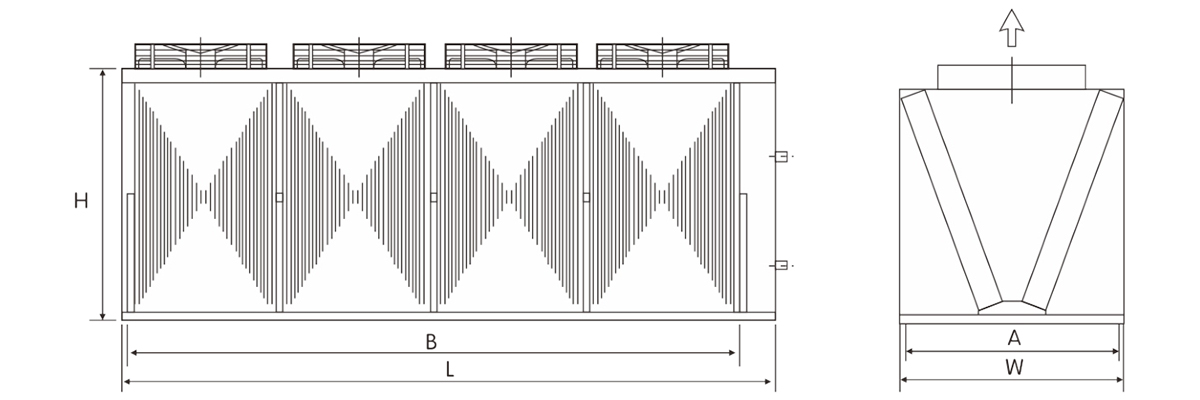

Dimensiones de apariencia e instalación del condensador refrigerado por aire FNV
Model | L | H | W | A | B | Tubería de entrada (φmm) | Tubo de salida (φmm) |
FNV-24/80 | 1180 | 610 | 840 | 760 | 1080 | φ25 | φ19 |
FNV-27.5/90 | 1300 | 610 | 840 | 760 | 1180 | φ25 | φ19 |
FNV-31.0/100 | 1420 | 615 | 840 | 760 | 1230 | φ25 | φ19 |
FNV-34.4/120 | 1470 | 745 | 860 | 780 | 1300 | φ28 | φ19 |
FNV-44.2/155 | 1660 | 850 | 920 | 800 | 1500 | φ32 | φ22 |
FNV-55.8/185 | 1900 | 850 | 920 | 800 | 1730 | φ32 | φ25 |
FNV-61.6/200 | 1900 | 940 | 955 | 820 | 1730 | φ32 | φ25 |
FNV-67.4/220 | 2240 | 850 | 920 | 800 | 1900 | φ32 | φ25 |
FNV-73.9/240 | 2240 | 940 | 955 | 820 | 2030 | φ32 | φ22 |
FNV-81.5/265 | 2450 | 940 | 955 | 820 | 2280 | φ32 | φ28 |
FNV-92.4/300 | 2740 | 940 | 955 | 820 | 2550 | φ35 | φ28 |
FNV-108.7/350 | 3080 | 940 | 955 | 820 | 2670 | φ42 | φ32 |
FNV-123.7/400 | 2880 | 940 | 1030 | 890 | 2660 | φ42 | φ32 |
