A continuación se muestra un desglose técnico de cómo condensadores evaporativos trabajo:
■Principio de funcionamiento básico
Los condensadores evaporativos rechazan el calor combinando el enfriamiento del aire con la evaporación del agua. A diferencia de los condensadores estándar que dependen únicamente de la transferencia de calor sensible, aprovechan la absorción de calor latente durante la evaporación del agua.

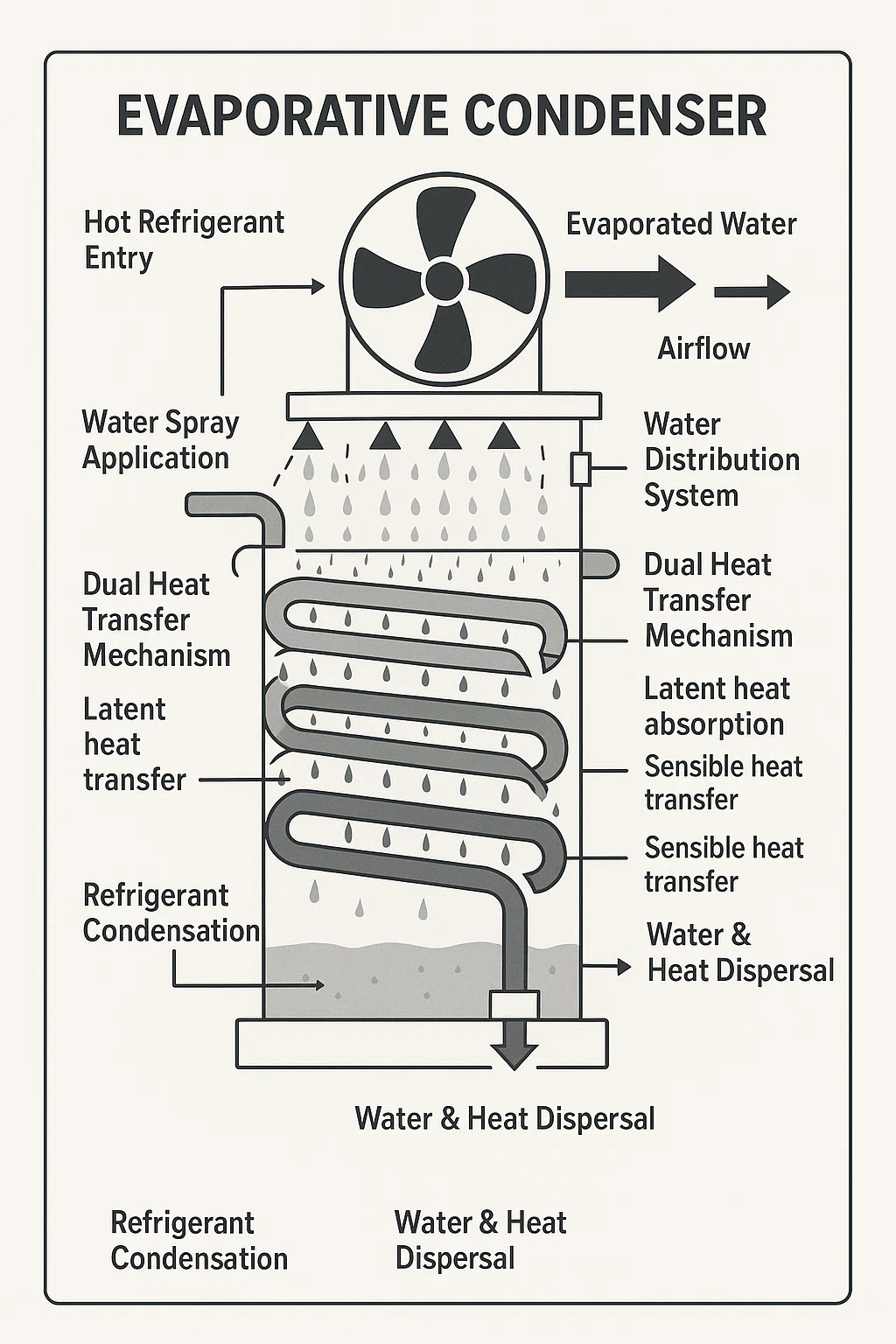

■Operación paso a paso
▸Entrada de refrigerante caliente
El vapor caliente a alta presión del compresor ingresa a la tubería flexible del condensador.
▸Aplicación de agua pulverizada
Una bomba rocía agua continuamente sobre el exterior de los serpentines de refrigerante.
El agua cubre las superficies de los tubos, formando una película delgada.
▸Interacción de flujo de aire forzado
Los ventiladores impulsan el aire ambiente a través del paquete de serpentines húmedos.
El flujo de aire acelera la evaporación de la película de agua en los serpentines.
▸Mecanismo de transferencia de calor dual
Absorción de calor latente: la energía del vapor del refrigerante se transfiere al agua, provocando la evaporación.
Transferencia de calor sensible: el flujo de aire elimina el calor residual del refrigerante y del agua no evaporada.
▸Condensación de refrigerante
La pérdida de calor hace que el vapor del refrigerante se condense en líquido a alta presión dentro de los serpentines.
▸Dispersión de agua y calor
El agua evaporada sale como vapor en el aire de escape.
El agua no evaporada se acumula en un sumidero para su recirculación.
■Componentes clave del sistema
Paquete de serpentines: tubos que contienen refrigerante (cobre/acero inoxidable).
Sistema de Distribución de Agua: Boquillas de aspersión, bombas y tanque de sumidero.
Ventiladores: Tiro inducido (montaje superior) o tiro forzado (montaje lateral).
Eliminadores de deriva: evitan que las gotas de agua se escapen con el aire de escape.
■Factores críticos de eficiencia
▸Dependencia de la temperatura del bulbo húmedo
La temperatura de condensación se acerca a la temperatura ambiente de bulbo húmedo (no a la de bulbo seco), lo que permite una presión de cabeza más baja que las unidades enfriadas por aire.
▸Gestión de la Calidad del Agua
Las incrustaciones causadas por el agua dura reducen la transferencia de calor y exigen tratamiento químico/ablandamiento.
Las válvulas de purga controlan la concentración de minerales.
▸Protección contra congelación
Los aditivos de glicol o los sistemas de drenaje previenen los daños causados por el hielo en invierno.
■Modos de falla del mundo real
▸Consecuencias del mantenimiento descuidado
Boquillas obstruidas → Distribución desigual del agua → Puntos secos → Sobrecalentamiento del refrigerante.
Acumulación de incrustaciones → Tubería aislada → 30% de pérdida de eficiencia.
Crecimiento de Legionella en sumideros de agua no tratada.
▸Restricciones de flujo de aire
Serpentines o aspas de ventilador bloqueados por polvo/residuos → Evaporación reducida → Sobrecarga del compresor.
▸Por qué esto no es un "evaporador"
Los evaporadores absorben calor (por ejemplo, serpentín de CA interior).
Los condensadores evaporativos rechazan el calor (función exterior).
