Un condensador evaporativo Integra refrigeración por aire y evaporación de agua para rechazar el calor de los sistemas de refrigeración. Su diseño y funcionamiento difieren fundamentalmente de los condensadores enfriados por aire estándar:
1. Principio de funcionamiento básico
Transferencia de calor combinada:
El calor del refrigerante se disipa a través de ambos:
Transferencia de calor sensible (serpentines de refrigeración por aire)
Absorción de calor latente (evaporación de agua)
Sistema de pulverización de agua:
La bomba hace circular agua sobre los serpentines del condensador.
El agua que se evapora absorbe una cantidad significativa de calor, lo que reduce la temperatura de condensación del refrigerante.

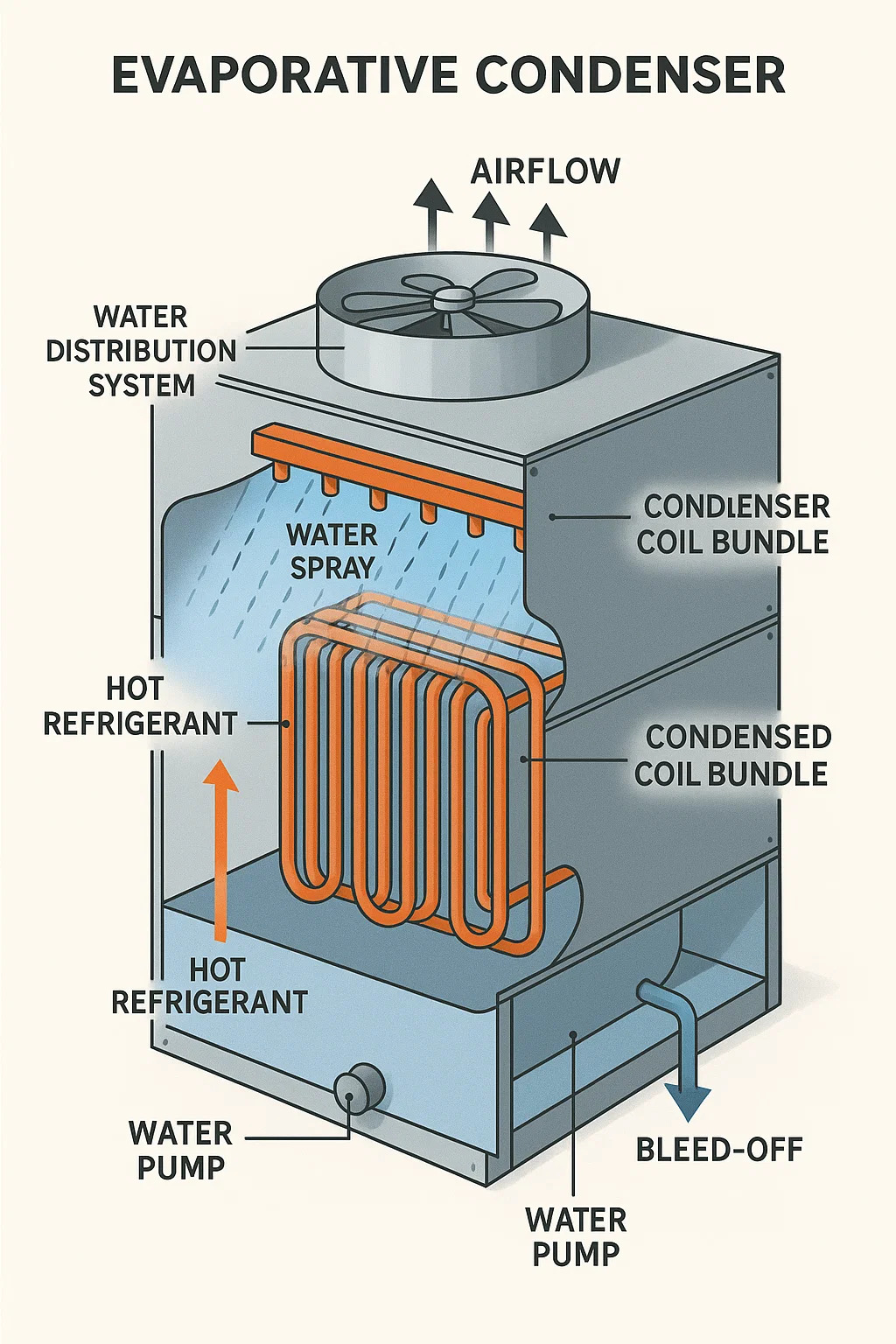

2. Componentes críticos
Paquete de bobinas de condensador:
Circuito de tuberías por donde fluye el refrigerante caliente.
Normalmente cobre o acero inoxidable para resistencia a la corrosión. Normalmente cobre o acero inoxidable.
Sistema de distribución de agua:
Las boquillas rociadoras cubren las bobinas de manera uniforme; Las boquillas obstruidas causan puntos secos e ineficiencia.
Ventiladores y flujo de aire:
Configuraciones de tiro forzado (ventiladores encima de la unidad) o tiro inducido (ventiladores debajo).
El aire pasa a través de serpentines saturados, acelerando la evaporación.
Tratamiento de sumidero y agua:
Recoge y recircula agua.
La válvula de purga controla la concentración de minerales.
3. Ventajas clave
Eficiencia superior en temperaturas ambiente altas:
La evaporación del agua permite temperaturas de condensación por debajo de la temperatura del aire de bulbo seco.
Carga de trabajo reducida del compresor:
Una presión de cabeza más baja reduce el uso de energía entre un 20% y un 30% en comparación con las unidades enfriadas por aire en climas áridos.
Tamaño compacto:
Maneja un rechazo de calor equivalente con una superficie de serpentín más pequeña frente a una superficie de serpentín más pequeña seca frente a condensadores secos.
4. Restricciones operativas
Exigencias de calidad del agua:
El agua dura provoca incrustaciones minerales; Requiere suavizantes/tratamiento químico.
Un tratamiento deficiente corre el riesgo de que crezca Legionella.
Protección contra congelación:
El funcionamiento en invierno exige aditivos de glicol o drenaje en climas fríos.
Deriva y pérdida de agua:
El viento transporta gotas de agua ("deriva"); requiere deflectores eliminadores.
La evaporación consume agua; insostenible en regiones secas.
5. Aplicaciones ideales
Refrigeración industrial (almacenamiento frigorífico, procesamiento de alimentos).
Ambientes de alta temperatura (climas desérticos).
Sitios con abundante agua pero limitada capacidad eléctrica.
Imperativos de mantenimiento:
Eliminación de incrustaciones: Lavado ácido de serpentines anualmente. Eliminación: Lavado ácido de serpentines anualmente.
Limpieza del eliminador de gotas: Previene el bloqueo del flujo de aire.
Bioprotocolos: Pruebas trimestrales de Legionella para sistemas de agua.
